PLC控制&采集部分技术收集

借助AI咨询硬件相关问题如：PNP传感器信号线是输出正还是负

***PLC的输入输出端口需要格外供电***

***继电器输出都只是通断，并不供电，需外部供电。晶体管(接直流-输出区分PNP还是NPN型》又分)与晶闸管(接交流，COM一般接零线，端口通过负载接火线)有源输出带电***

晶体管输出带不动大功率设备时可使用-》中间继电器-》设备

传感器NPN = 漏型（Sink，灌入电流，COM口接+24V，IO口常态0V）；传感器PNP = 源型（Source，流出电流，COM口接0V，IO口常态+24V），是否有电流通过IO作为是否有信号

不管是NPN还是PNP，只要传感器感应到物体（动作了），PLC程序里读到的就是“1”

无论NPN还是PNP传感器说白了就是通断信号,输入端口是外部传感器控制通断，输出端口是PLC控制通断

西门子全系普通晶体管出厂固定为 PNP‑源型输出，硬件不能切换成 NPN（漏型）

通俗解释（200‑SMART / S7‑1200 / S7‑1500）

1. 晶体管输出公共端子 1M 接 0V、1L + 接 DC24V 正极

2. Q 点导通之后，输出端子直接送出 +24V 高电平（标准 PNP 源型）

西门子直流输入是双向光耦，可以自由切换 NPN / PNP，只靠公共端子 1M 接线决定

OB主程序，FB功能块【可用静态变量】，FC函数块，DB存储块

***SCL代码内部写 VAR_TEMP / VAR_INPUT / VAR_OUTPUT / VAR_IN_OUT / VAR_STAT … END_VAR，1200 全部不支持，所有局部变量强制在块上方接口表格定义,Constant是常量都是用加#访问，用拖拽FC、FB到OB实现调用***

临时变量、输入变量、输出变量、常量直接在OB、FB、FC中的接口定义，PLC的变量是为了能方便访问I Q M存储区，DB是静态存储类似硬盘存储

采集部分

控制部分

电机相关信息收集

单片机步进电机驱动器（驱动器选型要与控制器和电机匹配）

PLC与伺服器资料收集

伺服驱动器 VS 变频器

伺服驱动器 VS 变频器

# 伺服驱动器 VS 变频器（通俗 + 硬核对比）

先一句话本质区别：

**变频器 = 调速，开环 / 简单闭环；

伺服驱动器 = 高精度位置、速度、转矩闭环，带编码器反馈**

## 一、核心硬件结构对比（接口就能看出差别）

### 变频器

驱动**普通异步电机（三相感应电机）**

接口很少：

1. 动力端子：R/S/T 输入，U/V/W 输出

2. 少量 DI/DO、AI/AO（开关量、0‑10V/4‑20mA 调速）

3. 通讯：RS485、Profinet、EtherCAT

👉 **天生没有编码器接口！**（普通变频器不带；只有矢量变频器可选配编码器卡做闭环速度）

### 伺服驱动器

驱动**伺服电机（永磁同步）**

除了动力端子，**必带编码器反馈口**，形成闭环；

还有专用脉冲 + 方向接口、STO 安全端子、分频输出、全闭环第二编码器口。

## 二、控制目标不一样（最关键）

### 变频器

**主要控制：转速**

- 用途：让电机转多快

- 大多**开环 V/F 控制**：变频器输出频率，电机大概就这个转速；负载一变，转速就会掉一点，没有补偿

- 高性能矢量变频器：可以做**速度闭环**，但**不擅长定位**

- 不能精准控制转多少圈、走到哪个位置

 例子：水泵、风机、传送带，不需要精确停在哪

### 伺服驱动器

**同时控制三个量：位置 + 速度 + 转矩**

- 编码器实时读取电机角度，**每秒上千次修正误差**

- 目标：电机精确转到指定角度，精准停在目标位置

- 响应极快、加减速猛、抗扰动强

例子：机械手、模组滑台、贴标、切割，要求走多少毫米就必须到哪

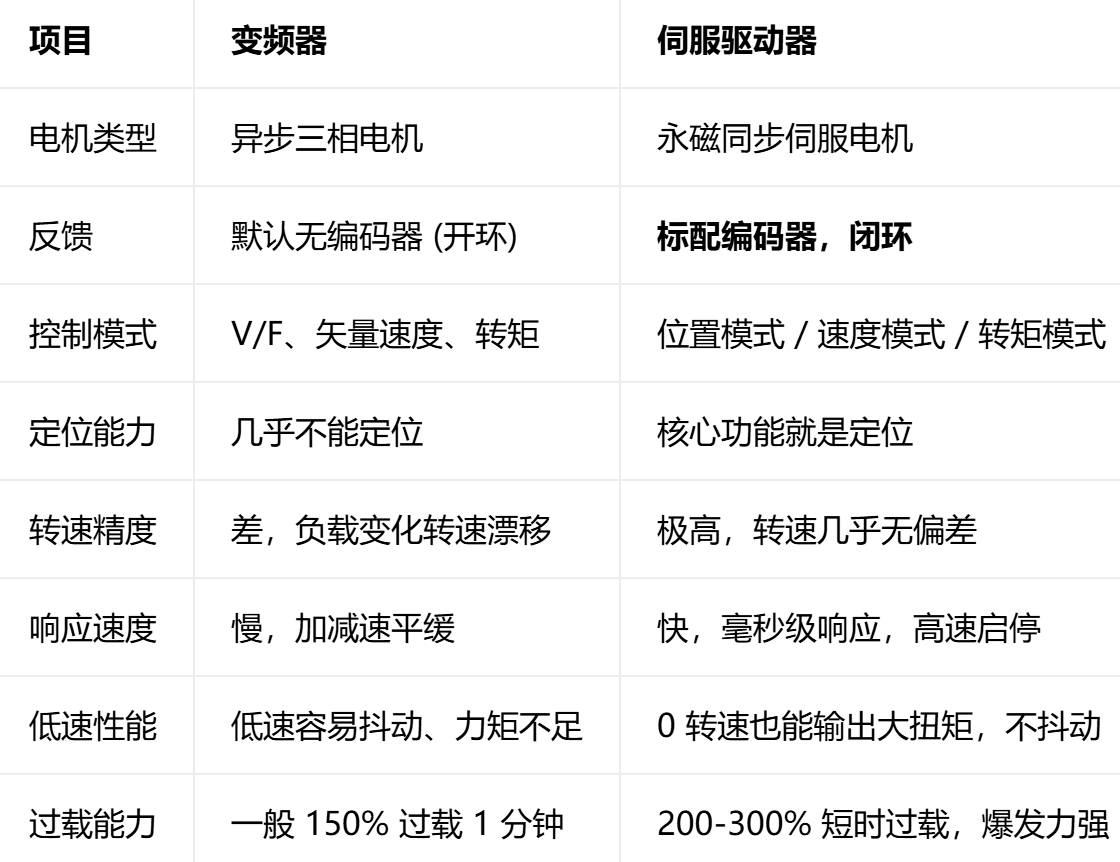

## 三、三种控制模式对照表

## 四、接线 & 上位机控制区别

### 变频器和 PLC 怎么配合

PLC →（4‑20mA 模拟量 / RS485 总线）→变频器，给速度指令。

**没有位置脉冲信号**。

### 脉冲型伺服

PLC 高速脉冲口 →（脉冲 + 方向）→伺服驱动器 CN1；

伺服再通过 CN2 读取电机编码器，闭环修正位置。

总线伺服 (EtherCAT)：

PLC 总线下发**目标位置**，伺服自己完成闭环运动。

## 五、一张速查表：什么时候选谁

✅ **选变频器：**

- 只需要调速旋转，不需要精准定位

- 风机、水泵、空压机、普通输送机

- 负载大、转速高、长时间匀速运行、成本敏感

✅ **选伺服：**

- 需要精准移动、定点停止、往复定位

- 滑台、机械手、旋转工作台、切割、视觉定位

- 需要快速启停、频繁正反转

- 对位置精度、响应速度要求高

## 六、容易踩坑误区

1. **矢量变频器 + 编码器 ≠ 伺服**

矢量变频闭环只能稳速度，**没有位置环**，不能用来精准定位。

2. 伺服也能当 “变频器用”

伺服切到**速度模式**，给 ±10V 模拟量调速，此时功能类似变频器，但成本贵很多，大材小用。
